Сэндвич-панели
Стеновая панель

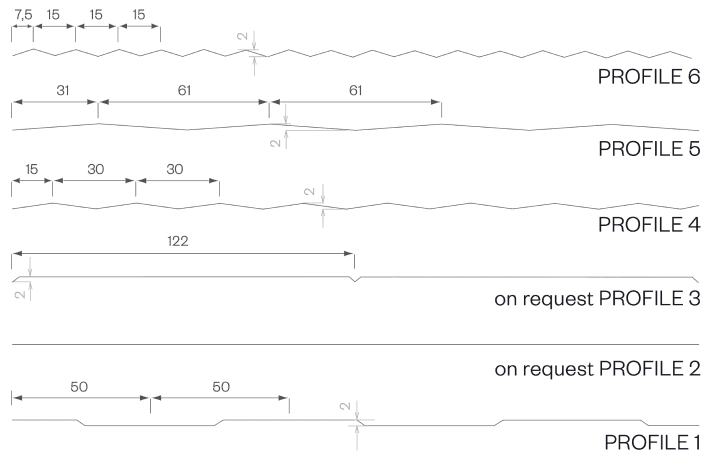

варианты ПРОФИЛЯ экстерьера - крупный план
изображение символа - профиль WP 1
DETAIL/ геометрия стыков до 80 мм толщины сердечника
DETAIL/ геометрия стыка при толщине стержня 100 мм
| Толщина сердечника | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIR+ безгалогенный U-значение Вт/м²K - EN 14509, включая раздел швов | 0.552 | 0.435 | 0.355 | 0.263 | 0.210 | 0.175 | 0.150 | 0.140 | 0.131 | 0.124 | 0.117 | 0.105 | 0.095 | 0.084 |
| Вес кг/м² | 10.45 | 10.85 | 11.25 | 12.05 | 12.85 | 13.65 | 14.45 | 14.85 | 15.25 | 15.65 | 16.05 | 16.85 | 17.65 | 18.75 |
ПРОИЗВОДСТВЕННЫЕ ДОПУСКИ
в соответствии с EN 14509
ЗВУКОИЗОЛЯЦИЯ
26 дБ при 60/80 мм, 27 дБ при толщине сердечника 100 мм
ПРОИЗВОДСТВЕННАЯ ДЛИНА
макс. 18,4 м (сверхдлинная транспортировка от 13,6 м)
ТЕМПЕРАТУРНАЯ СТОЙКОСТЬ
80 °C
ТАБЛИЦЫ ШИРИНЫ ПРОЛЕТА
по данным SandStat. расчет
ПОВЕДЕНИЕ ПРИ ПОЖАРЕ
в соответствии с EN 13501-1, еврокласс Bs1d0
Стеновая панель WP-F
варианты ПРОФИЛЯ экстерьера - крупный план

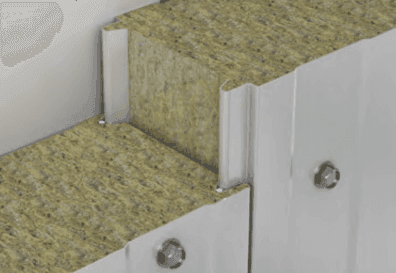

изображение символа - профиль WP-F 1

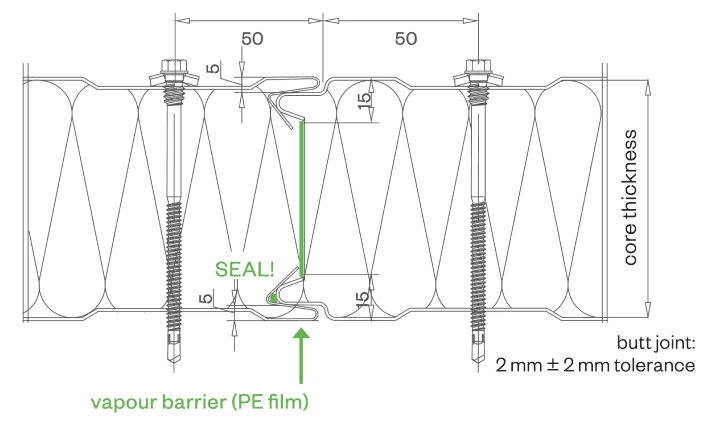

ДЕТАЛЬ / геометрия суставов
| Толщина сердечника | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|
| U-значение Вт/м²K - EN 14509, включая секцию стыка | 0.681 | 0.512 | 0.412 | 0.346 | 0.289 | 0.279 | 0.261 | 0.233 | 0.210 | 0.176 |
| Вес кг/м² | 16.39 | 18.79 | 21.19 | 23.59 | 25.99 | 27.19 | 28.39 | 30.79 | 33.19 | 37.99 |
| Огнестойкость | EI 30 | EI 90 | EI 90 | EI 180 | EI 180 | EI 180 | EI 180 | EI 180 | EI 240 | EI 240 |
*Сертификаты должны быть проверены для конкретного случая использования (горизонтальный/вертикальный/ширина полосы и т.д.)
ПРОИЗВОДСТВЕННЫЕ ДОПУСКИ
в соответствии с EN 14509
ЗВУКОИЗОЛЯЦИЯ
32 дБ (зависит от частоты)
ПРОИЗВОДСТВЕННАЯ ДЛИНА
макс. 15,6 м (сверхдлинная транспортировка от 13,6 м) ВНИМАНИЕ! Опасность перегиба из-за большого веса в случае длинных панелей!
ТАБЛИЦЫ ШИРИНЫ ПРОЛЕТА
по данным SandStat. расчет
ПОВЕДЕНИЕ ПРИ ПОЖАРЕ
в соответствии с EN 13501-1, еврокласс A2s1d0, негорючий
