Sandwichpaneler
PIR takpanel
Minimum takhelling 3° (5,2 %) uten tverrskjøt og gjennomføring. PIR takpanel med PIR/polyurethankjerne\nkan kombineres med mineralullkjerne.

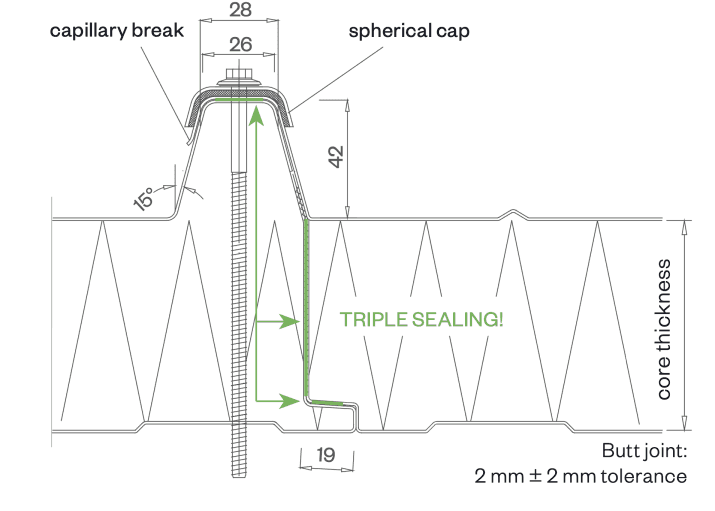

DETALJER/skjøtgeometri

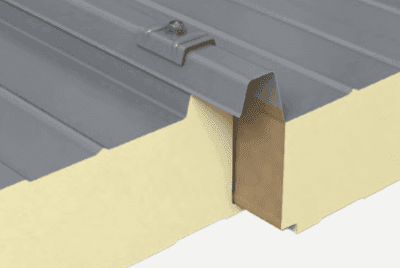

symbolbilde - DP

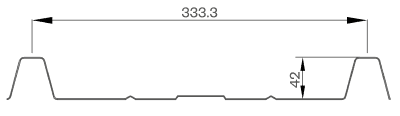

TRAPESOID PROFIL eksteriør
| Kjernetykkelse | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|
| PIR+ ikke-halogen U-verdi W/m²K - EN 14509 inkludert skjøtseksjon | 0.661 | 0.504 | 0.407 | 0.341 | 0.257 | 0.207 | 0.173 | 0.149 | 0.130 |
| Vekt kg/m² | 9.80 | 10.22 | 10.63 | 11.05 | 11.89 | 12.72 | 13.55 | 14.39 | 15.22 |
PRODUKSJONTOLERANSER
i tråd med EN 14509
LYDISOLERING
26 dB ved 60/80 mm, 27 dB fra 100 mm kjernetykkelse
PRODUKSJONSLENGDER
maks. 21,5 m (ekstra lang transport fra 13,6 m)
TEMPERATURMOTSTAND
80 °C
SPINNBREDDE TABELLER
ifølge SandStat. beregning
BRANNATferd
i tråd med EN 13501-1, Euroklasse Bs1d0
DP-F takpanel
Minimum takhelling 3° (5,2 %) uten tverrskjøt og gjennomføring. BRUCHA panel DP-F med kjerne av mineralull kan kombineres med BRUCHA panel DP med polyurethan kjerne.

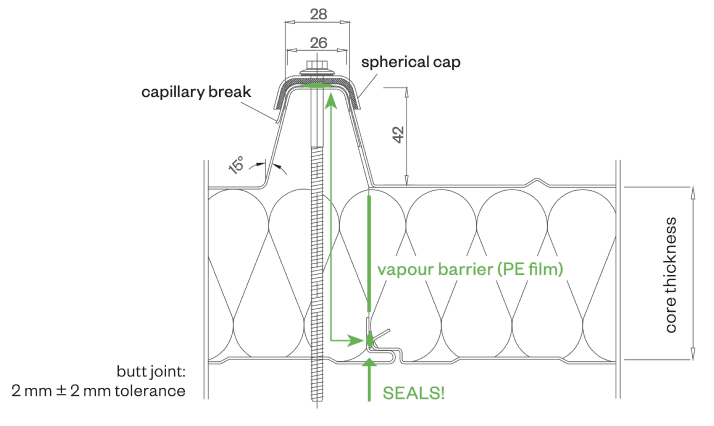

TRAPESPROFIL utvendig - nærbilde

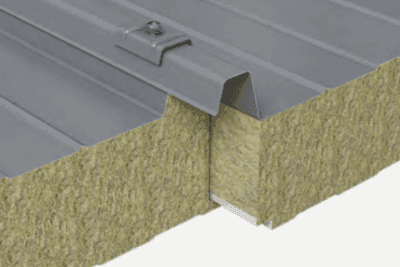

symbolbilde - DP-F
TRAPESPROFIL utvendig - nærbilde
| Kjernetykkelse | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|
| U-verdi W/m²K - EN 14509 inkludert fugeseksjon | 0.659 | 0.504 | 0.409 | 0.344 | 0.297 | 0.278 | 0.261 | 0.233 | 0.210 |
| Vekt kg/m² | 16.80 | 19.31 | 21.81 | 24.31 | 26.81 | 28.07 | 29.32 | 31.82 | 34.32 |
| Brannmotstand | REI 30 | REI 90 | REI 120 | REI 120 | REI 120 | REI 120 | REI 120 | REI 120 | REI 120 |
*Sertifikater må kontrolleres for det aktuelle brukstilfellet (horisontalt/vertikalt/spennvidde osv.)
PRODUKSJONTOLERANSER
i tråd med EN 14509
LYDISOLERING
32 dB (frekvensavhengig)
PRODUKSJONSLENGDER
maks. 15,6 m (ekstra lang transport fra 13,6 m) OBS! Fare for knekk på grunn av tung vekt ved lange paneler!
SPINNBREDDE TABELLER
ifølge SandStat. beregning
BRANNATferd
i tråd med EN 13501-1, Euroclass A2s1d0, ikke brennbar
